Торговый павильон 9000х4000х2900 мм

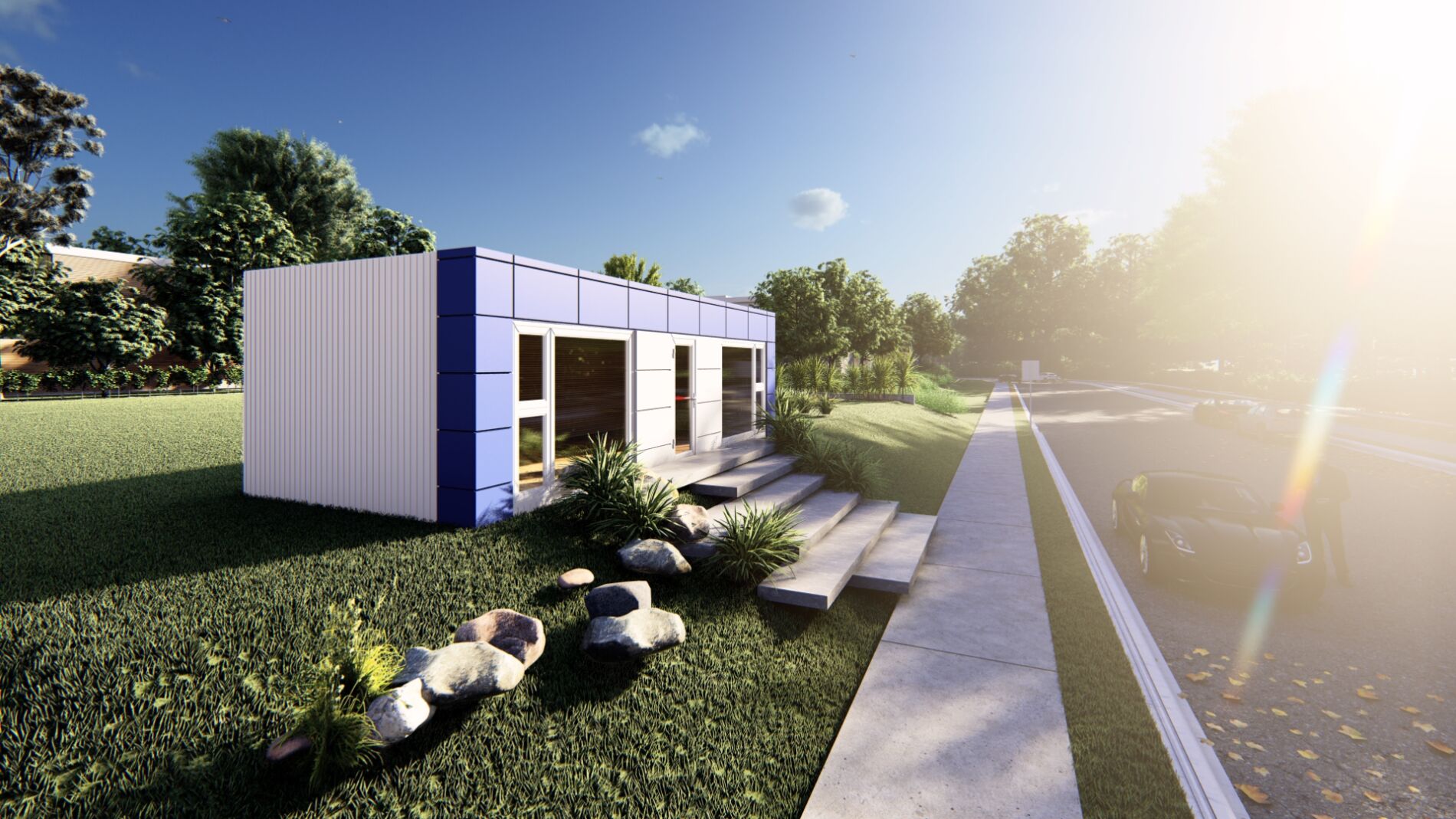

3D-визуализация торгового павильона, выполненного из современных отделочных материалах

Каркас:

Комбинированный: металлический из профильной трубы сваренные между собой полуавтоматической сваркой образующий объемную конструкцию и прочностные характеристики, окрашен грунт эмалью. Вспомогательный каркас, деревянный брус, по ГОСТ 8486, сортности с 1-го по 4-й.

Профильная труба:60х30х2,0 мм, 50х25х2,0 мм, 80х40х2,0 мм, грунтован, в цвет RAL 7024 (графит).

Деревянный брус/ доска: 100х50 мм, 50х50 мм, 50х30 мм, 150/100х25 мм, (без обработки).

Кровля:

Плоская

Внешняя обшивка: Профилированная сталь ПК-60 с полимерным покрытием Ral 9003 толщиной 0,45 мм. Кровля прикрыта планкой для скрытия профлиста.

Гидропароизоляция: Ондутис D

Теплоизоляция: Рулонная минеральная вата п11 – 100 мм ISOVER

Пароизоляция: Ондутис B

Чистовая отделка потолка: Натяжной белый матовый

Пол:

Металлическое основание из профильной трубы 80х40х2,0 мм, поперечины с шагом 1000 мм, черновой пол доска 150/100х25 мм.

Подшивка пола: Металлическая сетка.

Гидропароизоляция: Ондутис D

Теплоизоляция: Пеноплекс 30 мм.

Настил пола: ОСБ 12 мм, линолеум полукоммерческий

Стены:

Наружная обшивка: Комбинированная: профилированная сталь ПС-8 с полимерным покрытием Ral 9003 (белый)-по 3м глухим сторонам, Декоративная шапка и колонны выполнены из АКП RAL 5005 (синий) и RAL 9003 (белый) на фасадной части.

Гидропароизоляция: Ондутис D

Теплоизоляция: Рулонная минеральная вата п11 – 100 мм ISOVER

Пароизоляция: Ондутис B

Внутренняя отделка: Ламинированный ДСП (цвет по согласованию), деревянные доборные элементы.

Двери:

Входная: (односторонняя ламинация)

металлопластиковая (с заполнением стеклопакет) 850х2100 мм с замком и нажимной ручкой – 1 шт.

Окна:

Металлопластиковые: (тонировано синий отлив)

1950х2100 мм разделено импостом глухое — 1 шт., 1000х2100 поворотно- откидное 1шт,

Инженерные системы здания:

Электроснабжение:
